ZW32-12 પોલ માઉન્ટેડ વેક્યુમ સર્કિટ બ્રેકર રિક્લોઝર

ઉત્પાદન વર્ણન

ZW32M કાયમી મેગ્નેટ આઉટડોર હાઈ-વોલ્ટેજ વૈકલ્પિક-વર્તમાન વેક્યુમ સર્કિટ બ્રેકર એ અમારા વેક્યૂમ સર્કિટ બ્રેકર શ્રેણીના ઉત્પાદનોનું નવું કાયમી મેગ્નેટ આઉટડોર હાઈ-વોલ્ટેજ વૈકલ્પિક-વર્તમાન સ્વીચગિયર છે.તેનું રેટ કરેલ વોલ્ટેજ 12 kV છે.તે ઓવરહેડ લાઇન, ઔદ્યોગિક અને ખાણકામ સાહસો, પાવર સ્ટેશનો, સબસ્ટેશનો વગેરે સહિત આવા વોલ્ટેજ સ્તર સાથેના સ્થળોને લાગુ પડે છે. તેની સામાન્ય ઓપરેટિંગ પરિસ્થિતિઓ અને નિર્દિષ્ટ તકનીકી પરિમાણો હેઠળ, તે સેવામાં ગ્રીડ સાથે જોડાયેલ સિસ્ટમોની સુરક્ષા જરૂરિયાતોને સંતોષી શકે છે.તે શોર્ટ-સર્કિટ બનાવવા અને બ્રેકિંગમાં સારું પ્રદર્શન ધરાવે છે.તે સ્વચાલિત પુનઃનિર્માણ, સ્થિર કામગીરી અને લાંબી ઇલેક્ટ્રિક જીવન દ્વારા વર્ગીકૃત થયેલ છે.

ZW 32M આઉટડોર હાઇ-વોલ્ટેજ વૈકલ્પિક-વર્તમાન વેક્યુમ સર્કિટ બ્રેકર નીચેના ધોરણો અને કોડ્સ સાથે સુસંગત છે.

IEC 62271-100 હાઇ-વોલ્ટેજ સ્વીચગિયર અને કંટ્રોલગિયર

GB/T 11022-2011 ઉચ્ચ-વોલ્ટેજ સ્વીચગિયર અને કંટ્રોલગિયર ધોરણો માટે સામાન્ય સ્પષ્ટીકરણો

GB 1984 હાઇ-વોલ્ટેજ વૈકલ્પિક-વર્તમાન સર્કિટ-બ્રેકર્સ

ઉચ્ચ વોલ્ટેજ ટ્રાન્સમિશન અને વિતરણ સાધનો માટે GB 311.1 ઇન્સ્યુલેશન કો-ઓર્ડિનેશન

પર્યાવરણીય પરિસ્થિતિઓ

આસપાસનું તાપમાન: - 40℃~+40℃

ઊંચાઈ:≤2000 મી

સંબંધિત ભેજનું પ્રમાણ:≤95% (દૈનિક સરેરાશ) અથવા≤90% (માસિક સરેરાશ)

પવનની ઝડપ:≤34m/s (નળાકાર સપાટી પર 700pa ના દબાણની સમકક્ષ)

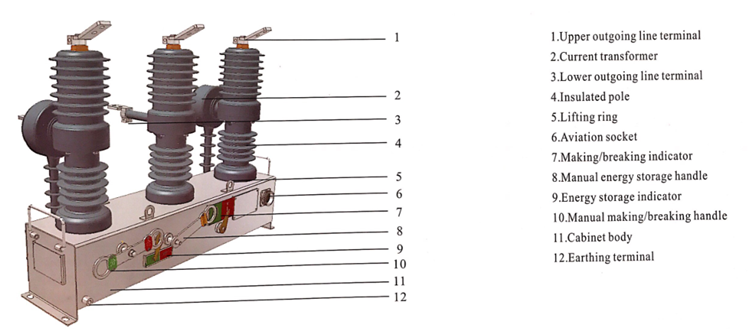

માળખું અને કાર્ય

મુખ્ય ટેકનિકલ પરિમાણો

નોંધ: નવીનતમ પરિમાણોની પુષ્ટિ કરવા માટે કૃપા કરીને ફેક્ટરીનો સંપર્ક કરો

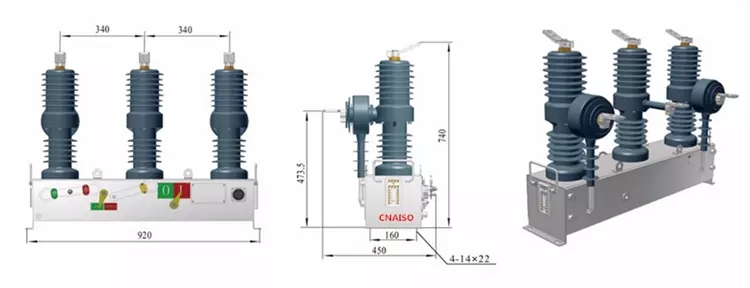

એકંદર અને સ્થાપન પરિમાણ
